光束光斑分析儀
Beamfiler激光光斑分析儀參數/圖片/應用/價格
產品圖片：
產品簡介：
Beamfiler光斑分析儀可實現激光光斑檢測及測試應用。為客戶提供定制光束質量分析一體化設計解決方案，并支持多應用開發。通過光束分析裝置一體化設計，配套衰減方案設計，最小可測量直徑40μm光斑，支持實時曝光及增益調節。該系統可以對連續可見激光光斑進行采樣，分析得到激光光斑中心，半徑，橢圓比等，并對光強能量場進行二維和三維顯示?？蓮V泛用于需要對激光光斑形狀進行檢測得場合，如激光生產，維護以及激光應用。也常用于光學器件質量檢查，激光腔鏡調整，外光路準直，光纖對準耦合分析等。
產品硬件參數：
| 項目 | 參數 |
| 型號 | beamfiler-V001 |
| 靶面尺寸 | 1/1.8" |
| 光譜響應 | 190-1100nm |
| 感光尺寸 | 7.1mm W x 5.4mm H |
| 有效像素 | 2048 x 1536 |
| 像素尺寸 | 3.45μm x 3.45μm |
| 幀速率 | 6-12幀@2048 x 1536有效像素 |
| 最小系統動態范圍 | 47dB |
| 接口 | USB 3.0 |

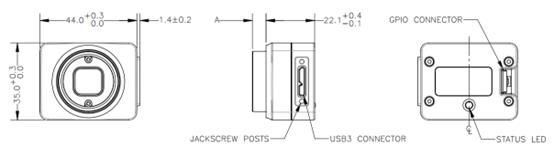

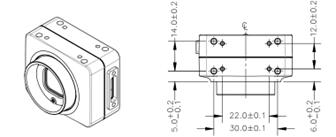

| 尺寸和CMOS凹進量 | 44 mm x 35 mm x 19.5 mm
CMOS凹進量：表面下12.5mm |
| 標準軟件 | Beamfiler2022 |

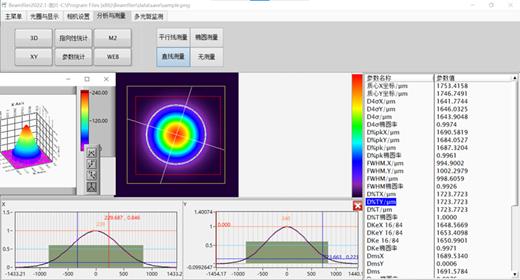

產品軟件參數：
軟件
XP, Vista, Win7, Win8 (32/64 位)
多開 (同時打開多個程序?qū)嵗?
支持 USB/火線/CameraLink 相機
CWMode/脈沖模式 (軟件觸發)
實時模式 (實時數據) 和保存模式 (存儲數據) 可同時使用
標準功能
ROI 調整 (質心、峰值、光束寬度)
計算 (閾值級別、最高像素)
縮放功能 (所有可視化和測量窗口)
相機設置 (曝光時間、增益)
曝光自動, 增益自動
觸發設置 (延時)
導出
數據 (CSV)
圖像 (BMP /PNG)
灰度圖像8位
視頻 (AVI)
視頻捕捉/回放
生成報告
窗口
2維視圖
3維視圖
XY截面視圖
多光斑分析
光束參數 (光束寬度、質心、橢圓率等)
數據監測
峰值、質心 X/Y、光束寬度:D4、DPK、DT
導入
數據 (CSV)
灰度圖像8位
